ウエノコイルについて

2013年に世界で初めて当社が開発し量産したコモンモードチョークコイルです。
従来のトロイダルコイルに比べ、形状は小型化し、かつノイズ抑制能力も優れています。
また、人手による巻線・労働集約型の弱点を補い大量生産・短納期に向く高速巻線可能な商品です。

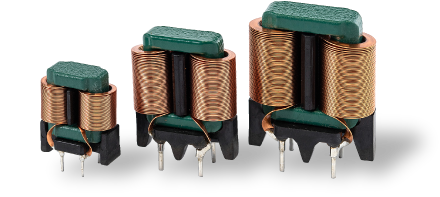

ウエノコイルシリーズ

特徴

① 超高速巻き線

5秒/個 手巻きの場合240秒

1個当たりの巻線スピードは“5秒”
作業時間を大幅に短縮

② 高い信頼性

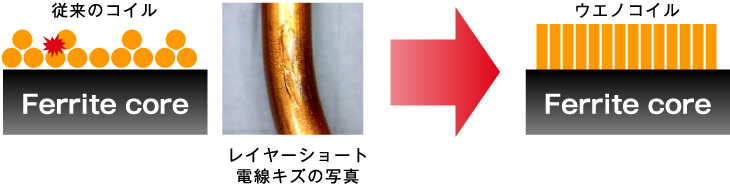

レイヤーショート“0”

エッジワイズ巻線(一層)でかつ電線を締め付けず
絶縁皮膜にストレスをかけないため、レイヤーショート“0”の安定した品質を実現

③ 優れたノイズ抑制

広い周波数領域でノイズ抑制効果が高く、不要なコイルの削減が可能です
新しいコア形状と巻線技術の融合の結果、高周波までノイズ抑制が高い特徴があります

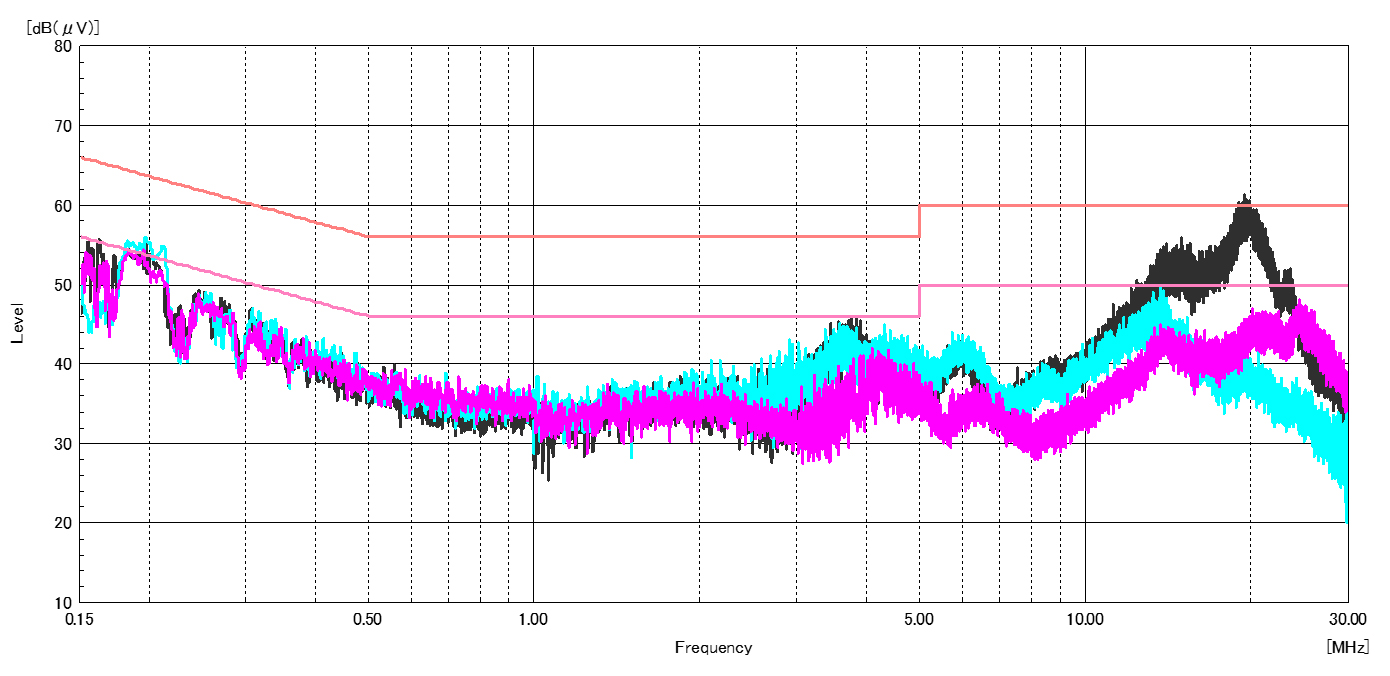

ノートパソコンACアダプタ45Wでのコイル削減事例を紹介します。
既存コイル2個をウエノコイル1個に乗せ変えて試験を実施しています。

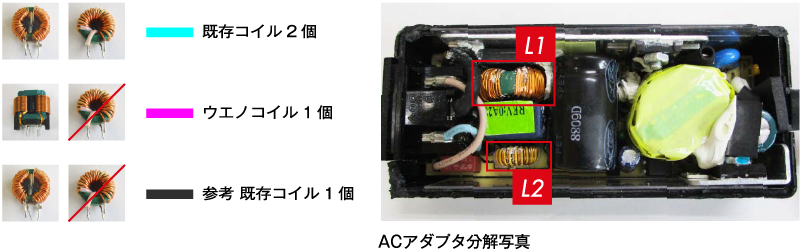

ACアダプタ分解写真
Model : A社ACadapter45W Spec : CISPR 22/85(ITE) ClassB
ACpower : 110V Dcload : 19.35V、2.25A

既存のトロイダルコイルでは低周波用と高周波数用の2個のコイルを使用し、ノイズ発生周波数領域にあわせる形で対策を実施していました。一方ウエノコイルは1個の実装で幅広い領域をカバーするため、結果、不要なコイルを1つ削減することに成功しました。

従来のコイルとの比較表

形状 トロイダル トロイダル ギアタイプ ウエノコイル
NEW 新型

  手巻き 自動巻き 自動巻き 自動巻き 自動巻き
巻線速度
性能
サイズ
品質
特徴

最も普及しているタイプ手作業のため、生産性と品質安定性に欠ける、今後労働者の確保が問題

手巻き、トロイダルの巻線速度、巻線品質を改善したウエノ独自の商品(ADR-25シリーズ)、装置が複雑なためカスタム対応はやや苦手 昔から使われている自動巻き可能なラインフィルタ、サイズが大きいのがデメリット(サイズに対して性能が悪い) 、低電流タイプが多い 超高速巻線可能で、小型、高性能、巻線の線間容量が少ないため、高い周波数までノイズ抑制効果が高い ウエノコイルの新商品、従来のデザインを一新し小型・高性能化を実現、自動巻きでは世界最小・最高性能




ウエノコイルの特許

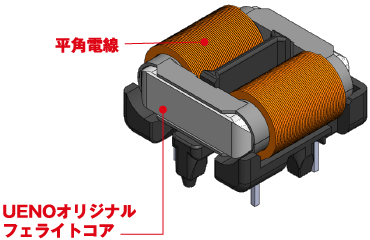

ウエノコイルに使用される磁性コアは、2つの磁脚と、その各端部間を接続する2つの接続部から構成されています。”張出部”を備えている事により、この接続部は断面積を確保しながらも高さを抑え、ノーマルモードのインダクタンスの上昇割合以上に、コモンモードのインダクタンスの上昇割合を高める作用効果が得られます。

この形状を特許で保護しました。特許第6727658号

特許実物

最近、弊社製品の模倣品が出回っていることを確認しております。お客様におかれましては、

弊社製品とお間違えのないよう、ご購入の際には十分に注意頂きますようお願い申し上げます。
