关于UENO线圈

我公司在2013年全球首家开发量产的共模扼流线圈。
与传统的环形线圈相比，形状更小且噪声抑制能力优异。
另外，它弥补了劳动密集型人工绕线的缺点，是可实现大量生产、短交期高速绕线的商品。

① 超高速绕线

5秒/个　手工绕线为240秒

每个的绕线速度为“5秒”
大幅缩短作业时间

② 高可靠性

“0”层间短路

采用扁立绕线（一层）且无需紧固电线，
不会对绝缘膜施加应力，由此实现“0”层间短路的稳定质量

③ 优异的噪声抑制

在广泛的频率范围内有良好的噪声抑制效果，可削减不必要的线圈
特点在于通过全新磁芯形状与绕线技术的融合，对高频噪声也有良好的抑制效果

为您介绍笔记本电脑AC适配器45W的线圈削减案例。
将原有两个线圈改装成一个UENO线圈进行试验。

Model	: A公司ACadapter45W	Spec	: CISPR 22/85(ITE) ClassB
ACpower	: 110V	Dcload	: 19.35V、2.25A

原有环形线圈使用低频用和高频用两个线圈，根据噪声发生频率范围采取对策。而UENO线圈只需贴装一个即可覆盖广泛范围，成功地削减了一个不必要的线圈。

形状	环形	环形	齿轮形	UENO线圈
形状	环形	环形	齿轮形	–	NEW 新型

	手工绕线	自动绕线	自动绕线	自动绕线	自动绕线
绕线速度	△	○	◎	◎	◎
性能	◎	◎	△	◎	◎
尺寸	◎	◎	△	○	◎
质量	△	◎	◎	◎	◎
特点	是最为普及类型，采用手工作业，因此生产效率和质量稳定性欠佳，且未来存在劳动力保障的问题	是对手工绕线、环形绕线速度和绕线质量进行改善的UENO独创商品（ADR-25系列），由于装置复杂，因此较难满足定制要求	从过去使用至今的可自动绕线的线路滤波器，缺点是尺寸大（相对于尺寸而言，性能较差），以低电流型居多	可超高速绕线，小型、高性能，绕线的线间容量小，因此对高频噪声也有良好的抑制效果	UENO线圈的新商品，它彻底改变传统设计，实现了小型和高性能化，在自动绕线产品中为全球最小和拥有最高性能

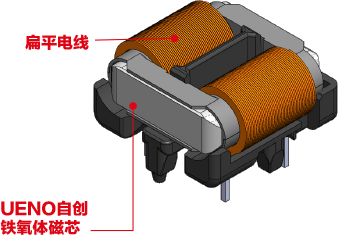

UENO线圈使用的磁芯由两个磁性支脚及连接各端部的两个连接部构成。带有“突出部”，因此该连接部既保证了截面积，又控制了高度，可得到超出常模电感上升比例的共模电感上升比例效果。

此形状受专利保护。专利第6727658号

近期发现市面上有我公司产品的仿冒品。请客户在购买时充分注意，避免购买仿冒品。
